高速公路LED可变信息标志的组成

文章出处：三思官网作者：上海三思发表时间：2024-01-18

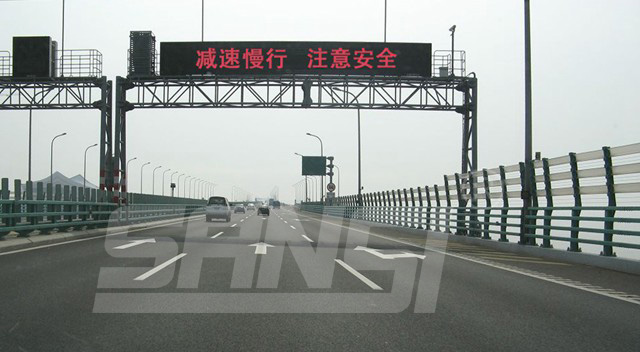

LED可变信息标志不仅可清晰准确地播出文字及图形内容，还有着视距远、视角广、亮度高、显示内容灵活、寿命长等优点。同时，它被安装且长期工作于高速公路一类户外严酷环境，对耐候性、防护性能、材料性能等有着颇为严格的要求。其信息发布系统的主要由——显示机箱模组、配电系统、控制系统、传感系统、信号传输系统组成。

高速公路,LED,可变信息,标志组成

1.箱体材料

随着工业技术提升，市场上现有机箱采用铝材料替换钣金材料，其重量可减轻到30-45kg/平方，一方面产品精度高、更美观、轻量化且耐候性更强，二来这种机箱在利旧门架改造项目中，预留称重设计空间，满足智慧高速建设的各类显示提升需求。

2.配电系统

主要由配电板和开关电源组成。配电板主要对进入LED可变信息标志的交流电进行整流滤波，其使用的器件中无易损器件，采用带有均流功能、能够实现N+1备份、带有PFC功能、高效率的无风扇电源，基本克服长期运行中电源的故障问题，从而保证了系统整体的显示效果及稳定性，其中加入监测反馈功能也可以支持监控中心对产品运行管理维护，减少人员检修成本，并提供设备正常运行在线率。

3.LED控制系统

一般由单片机、工控机+扫描板组成，单片机相对于工控机运载能力较低，故障率也较高。宜采用功能及负载能力更强的工控机系统，支持后续多设备的扩展。

4.LED可变信息标志传感系统

传感系统作为系统的分支，既是对系统本身的工作状态做实时的检测，根据检测结果可自动或手动调整及选择显示策略及应急处置方案。传感器的设计接入可对系统的运行分析做功能支撑。

5.信号传输系统

信号连接是指将上述部分连接起来形成一个整体的中间环节。而这个中间环节也是承上启下的，实现显示的关键环节。

各个分支的优化设计对整个系统的可靠性及性能均有重要影响。对此有兴趣的，欢迎咨询上海三思
