LED显示屏参数计算大全之扫描方式计算方法

文章出处:www.sansitech.com作者:上海三思发表时间:2018-05-31

LED显示屏扫描方式计算方法



扫描方式:在一定的显示区域内,同时点亮的行数与整个区域行数的比例。



室内单双色一般为1/16扫描,

室内全彩一般是1/8 扫描,

室外单双色一般是1/4扫描,

室外全彩一般是静态扫描。



目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟,动态扫描也分为动态实像和动态虚拟;驱动器件一般用国产HC595,台湾MBI5026,日本东芝TB62726,一般有 1/2 扫,1/4扫,1/8扫,1/16扫。



相关阅读:

《什么是静态驱动、扫描驱动?两者之间有什么区别?》

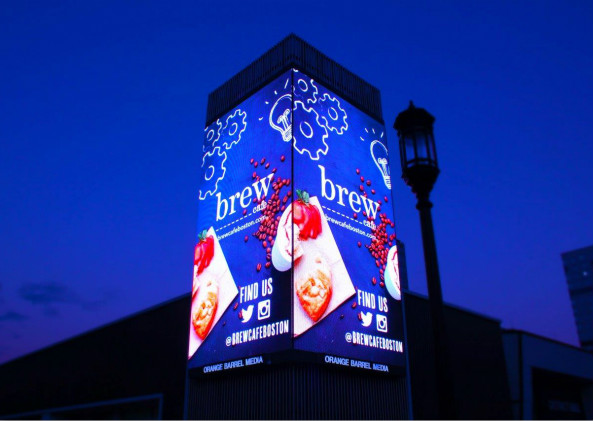

室外全彩屏静态扫描



举列说明:



一个常用的全彩模组像素为 16*8 (2R1G1B),如果用MBI5026 驱动,模组总共使用的是:



16*8*(2+1+1)=512 ,MBI5026 为 16位芯片,512/16=32

(1)如果用32 个MBI5026芯片,是静态虚拟

(2)如果用16个MBI5026芯片,是动态1/2扫虚拟

(3)如果用8个MBI5026芯片,是动态 1/4扫虚拟



如果板子上两个红灯串连

(4)用24个MBI5026芯片,是静态实像素

(5)用12个MBI5026芯片,是动态1/2扫实像素

(6)用6个MBI5026芯片,是动态1/4扫实像素



在LED单元板,扫描方式有1/16,1/8,1/4,1/2,静态。如果区分呢?



一个简单的办法就是数一下单元板的LED的数目和74HC595的数量。



计算方法:LED的数目除以74HC595的数目再除以8 =几分之一扫描



实像素与虚拟是相对应的:简单来说,实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用,以获得足够的亮度。



虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中,从而使得用较少的灯管实现较大的分辨率,能够使显示分辨率提高四倍。



相关阅读:

《什么是实像素、虚拟像素?虚拟像素分哪几种?》
