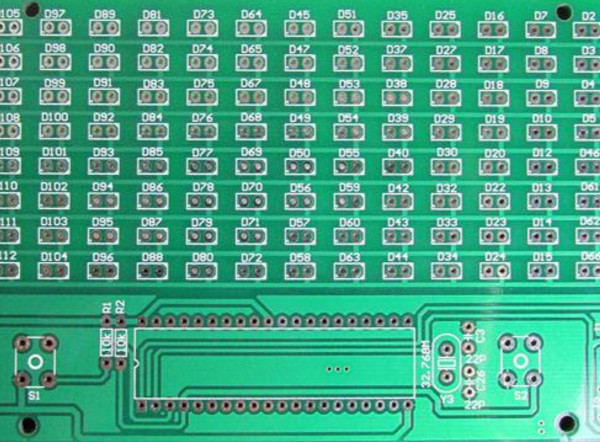

单元板的电流数的公式如下：

单元板电流 =（单元板总像素数 * 每像素发光管数 * 单个发光管电流大小 / 扫描数）单个发光管电流大小通常在0.005到0.02,通常可以取值0.01A 扫描数一般室内是16扫，半户外是8扫或16扫，室外一般是4扫、2扫、或静态（1扫）。

例如一个5.0双基色的室内单元板满负荷（全亮）的时候大概点流总数是：

（32*64） * 2 * 0.01 /16 = 2.56 A

也就是说，40A电源可以带： 40／2.56 = 16 块

一个平方米，功耗是： 2.56 A * 5 V / (0.488长 * 0.244高) = 107瓦／平方米

但是有些发光管可能需要用0.02A电流计算，甚至更高，这样就会产生更大的功耗。这样的板子亮度稍高但是发热厉害、容易烧坏、灯管也会迅速老化，是很糟糕的设计。但愿你没有买到这样的单元板子。

再例如户外4扫全彩（2红1绿1蓝）８＊１６点阵单元模块，电流是：（8*16） * 4 * 0.015 /４ = 1.92 A

也就是说，40A电源可以带： 40／1.92 = 21 块

一个平方米，功耗是： 1.92 A * 5 V / (0.256长 * 0.128高) = 292瓦／平方米

这里选择发光管的大概电流是0.015A，因为有些纯绿和蓝色发光管电流特殊。而且因为颜色匹配问题，只能大概估计启动瞬间电流大概为正常运行时的1.5倍左右。
