照明灯光是体育场馆不可或缺的一部分，特别是在高速体育项目中，需保证照明充分，方可让场上动作和球的移动轨迹清晰可见。位于中体世博运动中心的室外棒球场，就采用了三思自主研发的400W LED大功率投光灯点亮后的场馆空间通透明亮、照度均匀，高一致性和均匀度，并有效降低眩光，大幅减少溢出场馆边界的光线。本文为大家解读此套室外棒球场照明应用。

1.空间解读（光照需求）：

○棒球的直径小，运动功速度快，轨迹瞬息难以捕捉，要求充足的水平照度和一定高度范围的垂直照度。

○要满足棒球场内场和外场的照度要求，符合均匀度及梯度关系。

○根据场地环境，决定灯杆的数量、立杆高度及灯具的类型、光束宽窄和灯具数量。

○棒球场照明设计，不仅要满足平均垂直照度和平均水平照度，还必须要达到垂直照度的均匀度和习度，以及平均垂直照度与平均水平照度的比例系数。

○棒球场灯具需抑制眩光指数的数值，并保障较高的显指、相应色温的光源，确保棒球运动员夜间训练和比赛时正常技能的发挥。

○同时保证电视转播时，能清晰反映运动员瞬时动作和运动姿态，以及能捕捉到高速运动中的棒球运动轨迹。

2.方案制定、模拟与结果

照明计算区域：棒球场内场、外场

室外棒球场的布灯方式

本棒球场地为娱乐训练场地，针对本项目的室外比赛场地，设计时首先分析了灯具的安装高度和位置，灯具的位置和投射方向避开对运动员造成眩光的区域；同时考虑场地布置、场地内观众以及运动员的视觉感观效果，合理选择布灯位置，避免相邻光线投向同一位置形成光斑，使光线尽量均匀分布，互相覆盖，场地内的点位有多个方向的光线来源。

灯具设计依照标准采用6杆布置方式，灯具以网拍布置，杆高16M。每杆灯具布置为15m高4套灯具，16m高4套灯具，共计48套灯具，采用双侧对称布置方式‘在照明灯具布置上利用原预埋基础，更大化提升照明质量’

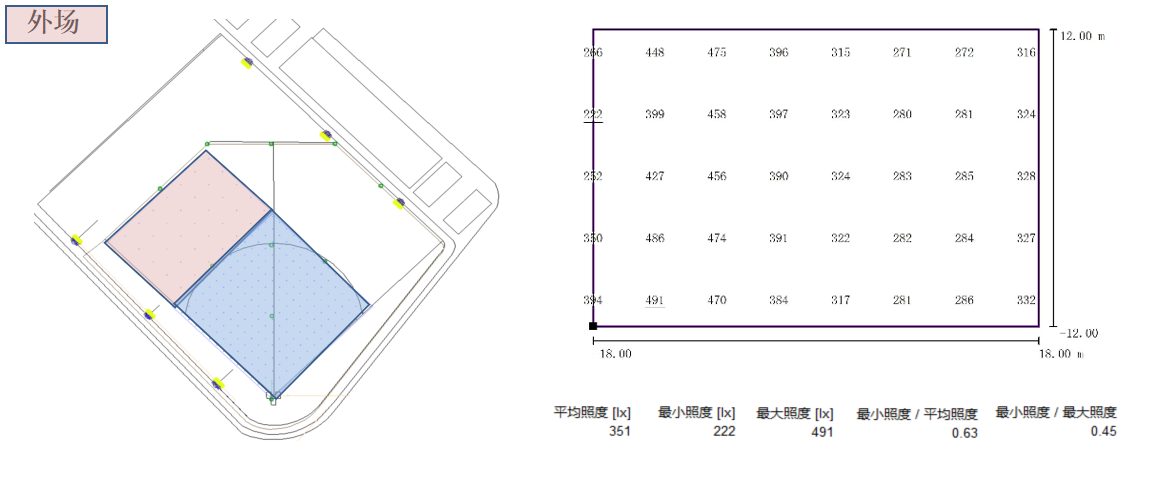

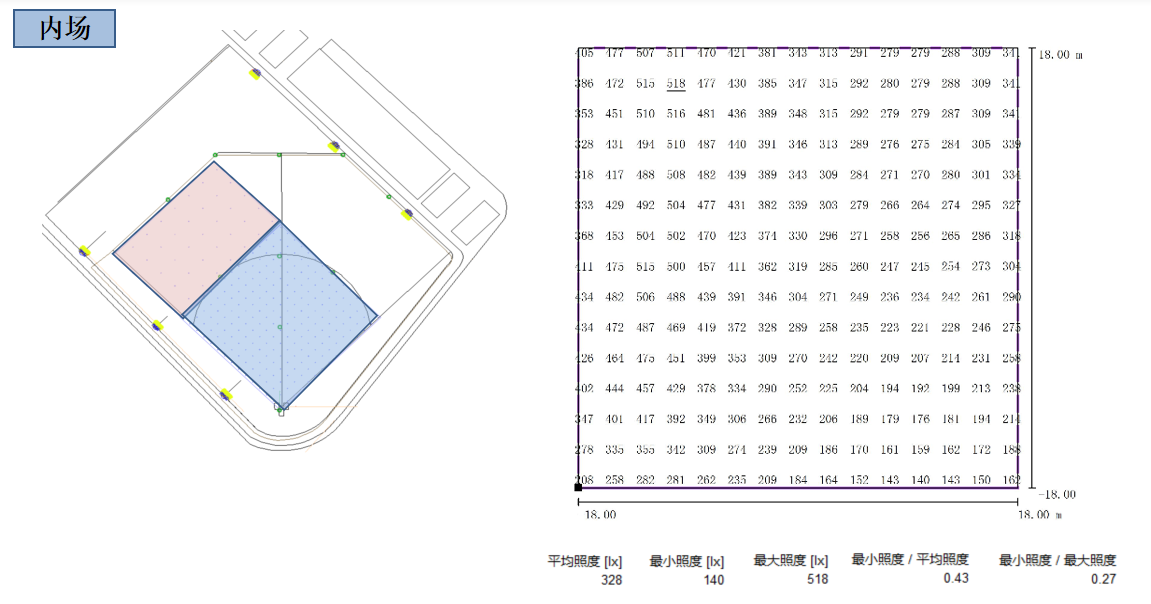

照明方案模拟结果:

参考棒球场照度要求: 业余比赛（训练）：150lx－300lx；比赛：300lx－750lx。

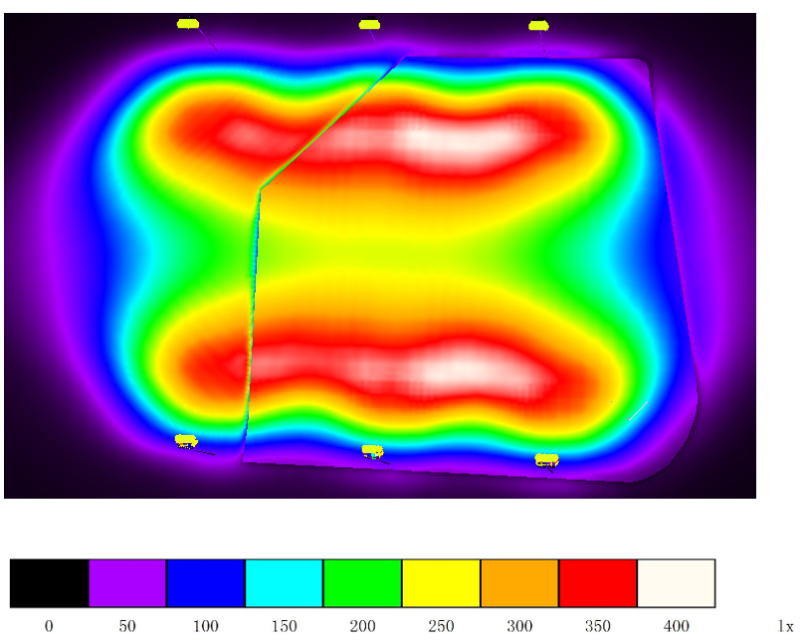

LED棒球场照明方案伪色图

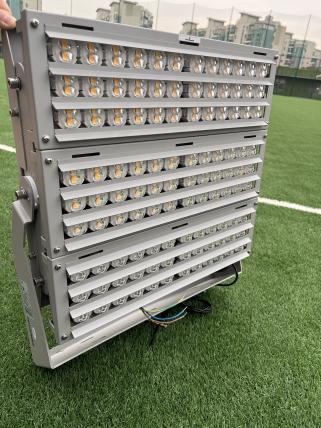

灯具选型

作为一座专业室外比赛馆，从灯具安装高度，光线的投射距离以及场地的照度需求多个角度出发，户外棒球场使用6杆16米高中杆灯杆，48套400W LED投光灯具，灯具显色指数Ra＞90，R9＞50，色温4000K。灯具配备透镜和防眩光罩，外置眩光控制器角度可以根据设计和现场情况进行调节，达到对外溢光和眩光的更大控制。采用恒定输出技术，保证场地在长期运动中得到一致的照度和照明效果。

独特陶瓷散热技术与通透式对流散热结构，相较市面上常见的传统铝基板散热结构灯具，散热速度更快、散热性能更强，风阻小，提升产品使用寿命与可靠性的同时，显著提升了球场灯的发光效率。

灯具主体采用高强度铝型材框架，并配有防坠落装置，降低结构负荷、安全可靠。并具备材质轻巧、表面耐腐蚀、抗风防震、安装支架角度便捷可调等显著优势；灯具配备有刻度盘，能够精准地设置灯具的水平和垂直投射角度。即使灯具在维修后，可通过设定的角度参数完全还原。

棒球场照明系统实际应用效果图：

本项目灯具效果

中体世博运动中心位于周家渡街道，是由中体产业与世博集团共同对原有临时用地进行改造升级，室外运动面积约为1.2万平方米，室内面积约为4300平方米，项目总面积约为2.7万平方米。中体世博运动中心有着足球场、篮球场、网球场、棒球场、青少年运动指导中心、运动健康促进中心、模拟冲浪、模拟滑雪、模拟高尔夫等多种体育设施形态，并有配套餐饮零售与休闲区域。
